Защо вградените ролетни кутии са важни не само за естетиката
Представени са два различни принципа за монтаж на ролетна щора. Единият представлява компромисно решение, характерно при саниране и ремонт на съществуващи сгради. Другият отговаря на съвременните стандарти за ново строителство и изискванията за сгради с енергиен клас А. Разликата се състои в няколко ключови технически детайла, които определят енергийната ефективност и дълготрайността на прозоречния детайл в рамките на следващите 30 години.

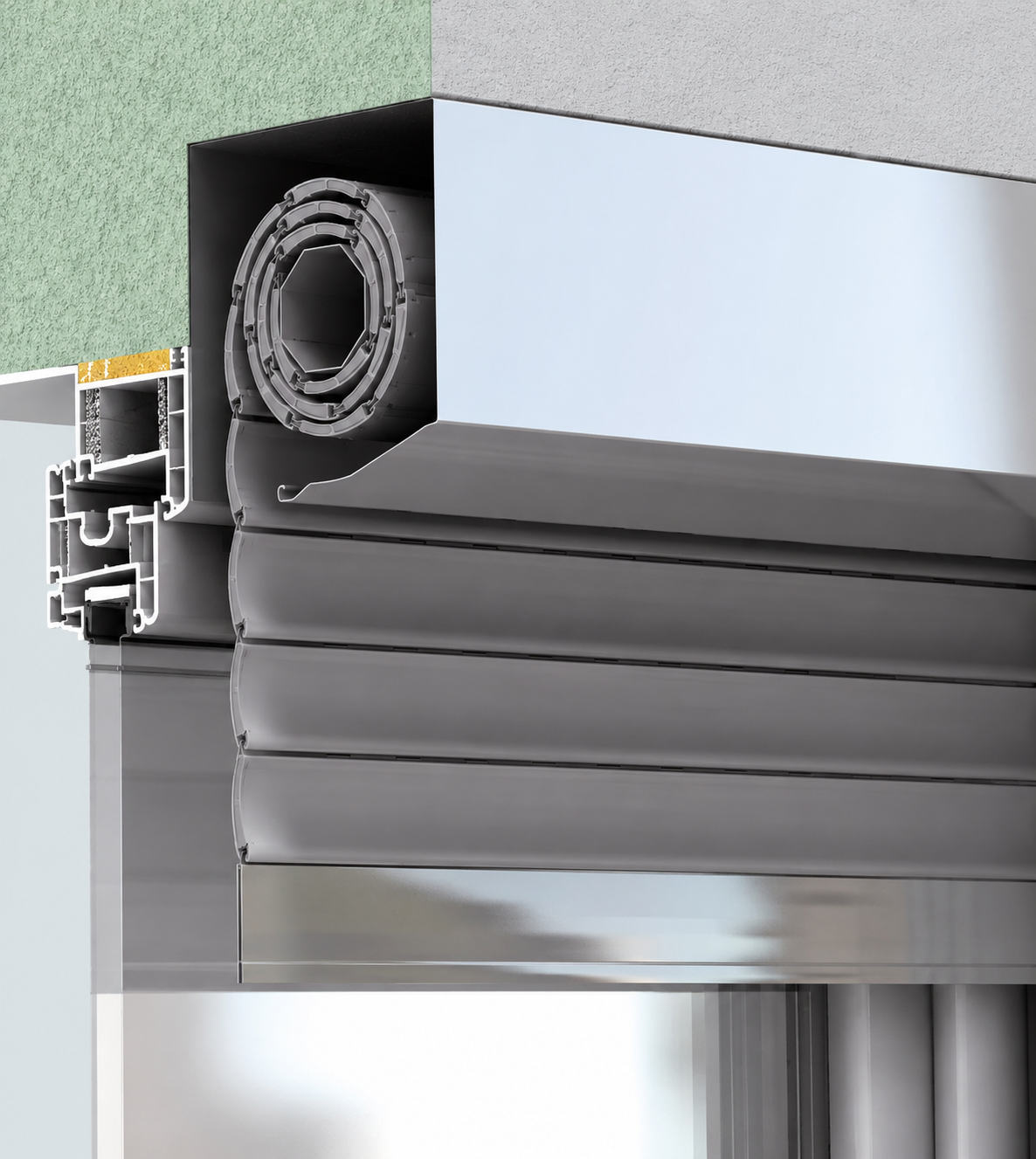

Външна кутия
Корпусът виси върху прозоречната рамка отвън, след завършването на дограмата. Подходящ за ремонт на съществуваща сграда.

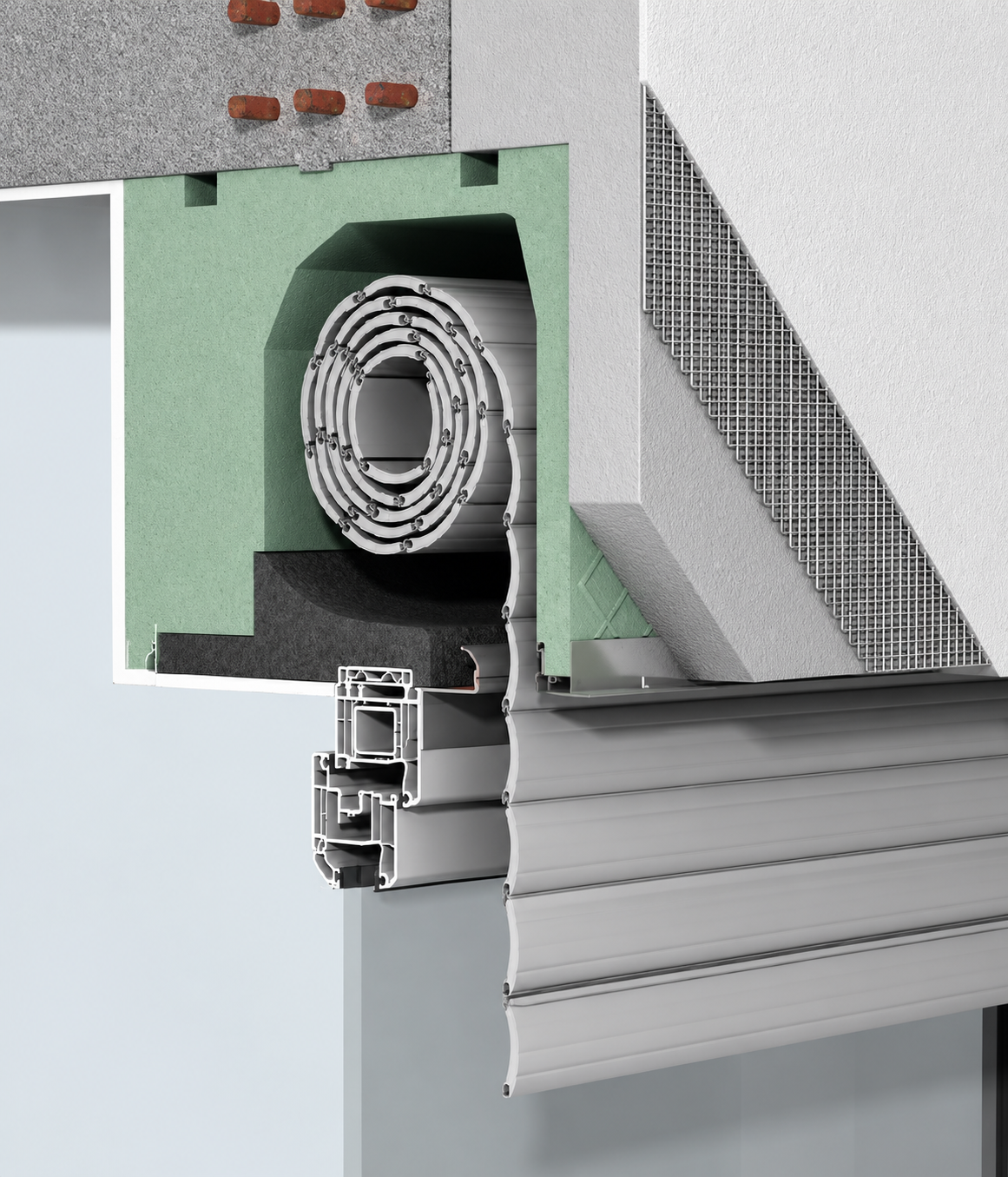

Вградена кутия
Кутията е част от прозоречния елемент и от топлоизолационната обвивка. Стандартът за ново строителство и пасивна къща.
Една критична разлика, две различни сгради
Външните ролетни кутии (Vorbaurollladen) се поставят пред прозореца, върху фасадата или върху рамката отвън, обикновено след завършването на дограмата. Това е най-често срещаното решение при подмяна на щори в съществуващи сгради, защото не изисква промяна на дограмата.
Вградените ролетни кутии (Aufsatzrollladen, от aufsetzen, „поставям върху") се монтират заедно с прозореца, веднага след грубия строеж и преди фасадата. След измазване кутията изчезва визуално и линията на сградната обвивка остава чиста.
Разликата в монтажа определя енергийната ефективност, херметичността и шумоизолацията на цялата сглобка. Серията ROKA-TOP® 2 на Beck+Heun е типичен представител на вградения подход и дава съществено по-добри стойности при ново строителство.
Какво губим с външните кутии
Въшните кутии вършат отлична работа при ремонт. При ново строителство обаче самият принцип на монтаж създава три проблема, които не могат да се решат напълно с уплътнения и пяна.
Кутията е извън топлоизолационната обвивка
Корпусът се намира извън или само частично интегриран в топлоизолационния слой на фасадата. С термокамера се вижда ясно очертана студена ивица над прозореца, понякога придружена от петна плесен по вътрешния ъгъл на щурца.
Уплътненията имат кратка давност
Връзката между кутията, дограмата и зидарията се осигурява чрез уплътнения. При диференциално налягане (вятър, коминнен ефект, абсорбатор в кухнята) те могат да пропускат въздух. Силиконите остаряват, материалите се разширяват и свиват.
Слабото звено на иначе добрата дограма
Стандартен алуминиев корпус с PUR пяна постига U-фактор 1,0–1,5 W/m²K. При модерна дограма с Uw около 0,8–1,0 W/m²K, корпусът е по-слабият участък от прозоречния детайл и влошата цялата стойност.
Когато кутията е част от стената, не отделен елемент
Кутиите ROKA-TOP® 2 се произвеждат индустриално от Neopor®, графитен EPS на BASF, който дава до 20% по-добра топлоизолация от стандартния EPS. Кутията се поставя директно върху рамката на прозореца като продължение на топлинната обвивка, а след това фасадната изолация я покрива отвън.
Резултатът е непрекъсната линия на изолацията от стената през кутията до рамката на прозореца. Без шевове, без слаби места.
При варианта, затворен откъм помещението (означен в каталозите като RG, от raumseitig geschlossen), отвътре изобщо няма ревизионен капак. Кутията се измазва изцяло отвън, заедно с фасадата. Линията на въздухонепроницаемост остава цяла.
Допълнителен детайл: двучастовата алуминиева шина ALU RG-TG (термично разделена) прекъсва топлинния поток през страничните детайли. При най-силната версия в серията, ROKA-TOP® NEOLINE 2, производителят посочва ψ-фактор (psi, коефициент на линейните топлинни мостове) от 0,00 W/(mK). Тоест на практика липса на термо мост в зоната на щурца.
Конкретните стойности, които вграденият монтаж постига при цялостно изпитване от ift Розенхайм (възел кутия + ролетна щора, означен като Usb):
Най-икономичното охлаждане е това, което не е необходимо
Прозорец на юг или запад с обикновено стъкло пропуска значителна част от слънчевата енергия. g-стойността на стъклото (между 0 и 1, какъв дял от слънчевата енергия преминава) обикновено е 0,55–0,65. Веднъж попаднала вътре, тази енергия се абсорбира от мебели и стени и се излъчва обратно като дълговълнова радиация. Стъклото вече я задържа. Класическият парников ефект.

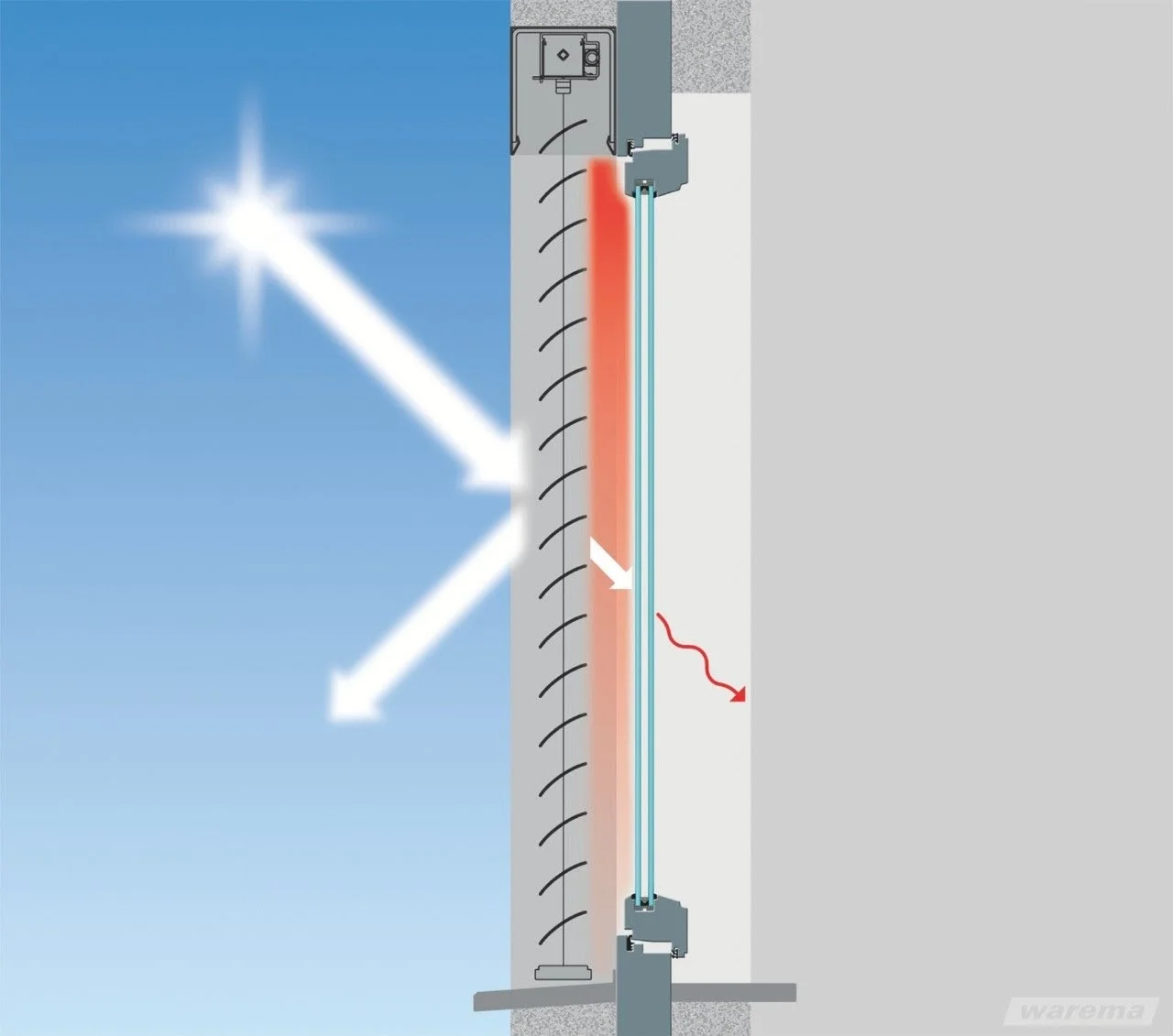

Физиката е безкомпромисна: за да ограничите прегряването, трябва да е преди радиацията да достигне стъклото. Вътрешните щори намаляват попадението твърде късно, когато топлината вече е в помещението.
При външни ролетни щори с алуминиеви ламели реалното g-tot (общо пропускане заедно със засенчващото средство) може да падне под 0,10. Това означава, че над 90% от слънчевата енергия изобщо не достига вътре. Вграденият монтаж дава предимство и тук: щората излиза точно срещу стъклото без пречки, а кутията не нарушава фасадния изглед.
Спусната щора като допълнителен изолационен слой
Когато ролетната щора е спусната, между ламелите и стъклото се образува въздушна камера. Този неподвижен слой действа като термичен буфер.
Международни изследвания показват, че външни ролетни щори намаляват загубата на топлина през прозорците с над 30%. При стари дограми с единично стъкло ефектът достига 40%. При модерен троен стъклопакет с Ug 0,5 W/m²K (стойност само за стъклото) допълнителната полза е около 10–15%, защото базовата дограма вече е добра.
Тоест щората не „изолира" толкова, колкото добра дограма. Но добавя слой защита точно в часовете, когато температурната разлика между интериора и екстериора е най-голяма (нощем) и в които сте най-уязвими към загуби.
Скритият термо мост, който се вижда чак през пролетта
В сградната физика правилото е едно: вътре по-плътно от навън. Линията на въздухонепроницаемост трябва да е непрекъсната от вътрешната страна, за да не проникне топъл влажен въздух в конструкцията и да се кондензира там.
При въшните кутии това правило е трудно за изпълнение в дългосрочен план. Уплътненията между корпуса, дограмата и зидарията се деформират с времето.
Когато топъл вътрешен въздух (50% относителна влажност при 22°C) се срещне със студена повърхност под 12,6°C, започва кондензация. В зоната на щурца това място често е невидимо (зад облицовката или между корпуса и зидарията). Резултатът след една-две зими е плесен, която става видима, когато вече е късно за лесна намеса.
Затворената откъм помещението конструкция при вградените системи елиминира този скрит мост, защото между интериора и кутията няма ревизионен отвор.
До 48 dB и интегрирана рекуперация
Звукоизолационният клас на цялата прозоречна сглобка зависи от детайла около кутията. Тънкият алуминиев корпус на предмонтираните системи пропуска значителна част от външния шум, особено в честотите на градския трафик.
Шумоизолация при ROKA-TOP® 2 PLUS
Rw (измерен звукоизолационен индекс; колкото по-висок, толкова по-добра защита от шум) до 48 dB със специален шумоизолационен капак, клас на шумозащита 5. Стойностите са от ift Розенхайм, водещият немски институт за изпитване на дограма и фасадни елементи.
AIRFOX®, вентилация в самата кутия
Допълнително предимство, което идва от интегрирания подход: ролетната кутия може да поеме и децентрализирана вентилация с рекуперация. Beck+Heun интегрира AIRFOX® директно в кутията, без шахти и въздуховоди.
Уредът работи в реверсивен цикъл около 70 секунди: засмуква топъл вътрешен въздух през керамичен топлообменник, после превключва и вкарва свеж външен въздух, който се загрява от запазената топлина. Реалната ефективност при добре проектирани системи е 80–90%.
За малки апартаменти и реновации, където не може да се прокарат канали за централна VRF система, това е почти единственото елегантно решение.
Кога вградени, кога външни
И двата подхода имат своето място. Изборът зависи от етапа на проекта, от ограниченията на сградата и от целевия енергиен клас.
Ново строителство и цялостна подмяна на дограма
- Проект, който се планира от идейна фаза с щори в спецификацията
- Целеви енергиен клас A или A+
- Сертификат Passivhaus или KfW Effizienzhaus
- Жилища с фасадна изолация WDVS
- Сгради, при които е важна непрекъсната фасадна линия без видими кутии
- Обекти, при които ще се ползва децентрализирана вентилация AIRFOX®
Ремонт и сгради с архитектурна стойност
- Подмяна на щори без смяна на дограмата
- Прозорци, над които има носеща греда
- Бързи ремонти с ограничен бюджет
- Обекти, които не целят сертификат за енергийна ефективност
- Случаи, в които монтаж в самия прозоречен отвор е технически невъзможен
