Какво е Usb стойност и защо има значение за проекта
Usb е коефициентът на топлопреминаване на вградената кутия за щори. В повечето български жилищни проекти този елемент остава с лоша стойност и създава непрекъснат линеен термичен мост над прозоречните отвори. В статията обясняваме как се чете Usb, защо стандартните кутии за щори са проблем и какви стойности постига Beck+Heun.
Вградената кутия е отделен елемент в топлинния разчет
В енергийното проектиране на сграда стените, прозорците и покривът се изчисляват подробно. Вградената кутия за щори обаче често се пропуска или се приема с осреднена стойност. Това е грешка. Кутията се намира на нивото на щурца, изпълнява носеща и облицовъчна функция, и има собствен коефициент на топлопреминаване, означаван с Usb (от немското „Sturzbox-Wärmedurchgangskoeffizient").
Когато стойността е висока, целият топлинен баланс на отвора се влошава. Резултатът е линеен термичен мост по дължината на всички прозоречни отвори във фасадата. Този мост влияе върху енергийния клас на сградата, понижава температурата на вътрешната повърхност в зоната на щурца и в редица случаи води до образуване на конденз и плесен още през първия отоплителен сезон.
Usb = топлопреминаване на надпрозоречната кутия
Количеството топлинен поток през 1 m² от надпрозоречната кутия при температурна разлика 1 K между двете ѝ страни. По-ниската стойност означава по-добра топлоизолация. Измерването се извършва по EN ISO 10077-2, а сертификацията на кутиите Beck+Heun се издава от ift Rosenheim.
мерна единица: W/(m²·K)Какво се променя в проекта в зависимост от Usb
Българската Наредба № 7 за енергийна ефективност, както и съответстващите европейски норми, изискват вградената кутия да се отчита като самостоятелен елемент в топлотехническия разчет. Това е една от позициите, в които изборът на компонент влияе пряко върху класа на сградата.
Категорията на сградата зависи и от кутията
Преходът от Usb около 1,8 към Usb под 0,6 W/(m²·K) при типичен жилищен проект с около 100 m линейна дължина прозоречни отвори намалява общите топлинни загуби през обвивката с няколко процента. В голяма част от случаите това е разликата между съседни енергийни класове.
Ниска повърхностна температура в зоната на щурца
При външна температура около -5 °C и вътрешна относителна влажност 50%, кутия с Usb около 1,8 W/(m²·K) понижава температурата на вътрешната повърхност на щурца под точката на оросяване. Така се появяват влажни петна и плесен по горния ръб на прозоречния отвор.
GEG, KfW и стандарт за пасивна къща
Германският енергиен закон GEG, програмите за финансиране на KfW и стандартът за пасивна къща поставят горни граници за Usb. Стойности над около 0,85 W/(m²·K) не отговарят на тези изисквания. За инвеститори, които работят с „зелено" финансиране или за B2B пазара, кутията на щората влиза задължително в техническата спецификация.
Линеен термичен мост над всеки отвор
На термографски заснемания на фасади с обикновени PVC кутии без интегрирана топлоизолация се вижда ясно изразена червена линия по горния ръб на всеки прозоречен отвор. Тази повишена температура на външната повърхност отговаря на топлинния поток, който напуска сградата през областта на кутията през целия отоплителен сезон.

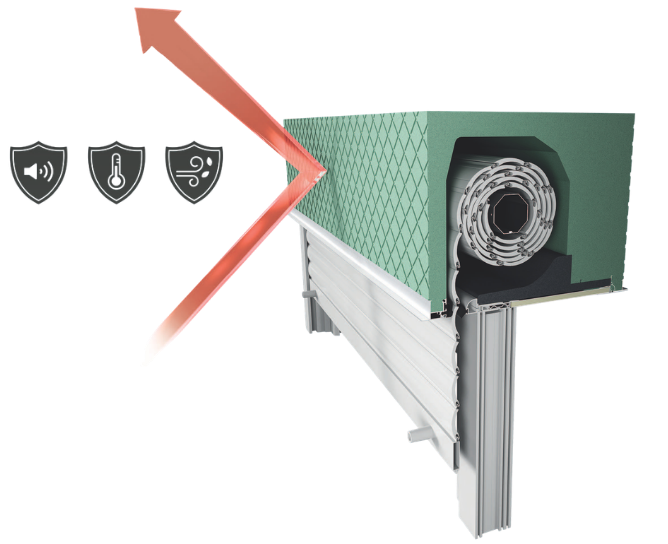

При фасади, изпълнени с кутии Beck+Heun ROKA-TOP с пълна Neopor® топлоизолационна обвивка, същата зона на термограмата се изравнява с температурата на околната стена. Линейният мост над щурца се елиминира.
Beck+Heun в сравнение със стандартни кутии
Стойностите за Beck+Heun са от каталог 2026 и са сертифицирани от ift Rosenheim. Стойностите за останалите редове са осреднени от публично достъпни лабораторни тестове на типови PVC, EPS и алуминиеви кутии без сертифицирана топлоизолация, разпространявани на българския пазар.
| Кутия | Тип | Usb [W/(m²·K)] | GEG-conform | Сертификат |
|---|---|---|---|---|
| ROKA-TOP 1 SHADOW | венецианска, вграждане | 0,23 | ✓ Да | ift Rosenheim |
| ROKA-TOP 2 EX SHADOW | венецианска, вграждане | 0,25 | ✓ Да | ift Rosenheim |
| ROKA-TOP 2 RG | ролетна, вграждане | 0,48 | ✓ Да | ift Rosenheim |
| ROKA-TOP 2 PLUS | ролетна, вграждане | 0,51 до 0,60 | ✓ Да | ift Rosenheim |
| ROKA-TOP 2 (база) | ролетна, вграждане | 0,65 до 0,79 | ✓ Да | ift Rosenheim |
| PVC кутия с EPS пълнеж | стандартна, масов пазар | ~ 1,20 | ✗ Не | липсва |
| PVC „кух" корпус | бюджетен сегмент | ~ 1,60 до 1,80 | ✗ Не | липсва |
| Алуминиева кутия, неизолирана | стара дограма | ~ 2,20 до 2,80 | ✗ Не | липсва |
Какво да изискате преди да заложите кутия в спецификацията
Преди да фиксирате конкретен модел кутия в проектната документация, поискайте от производителя или дистрибутора писмена информация по следните четири точки. Това е минимумът, необходим за коректен топлотехнически разчет.
Каква е стойността на Usb?
Изисквайте конкретно число в W/(m²·K), а не общи определения от типа на „с добра топлоизолация". За проекти по GEG и за пасивна къща граничната стойност е Usb ≤ 0,85 W/(m²·K).
Има ли сертификат от независима лаборатория?
Признават се изпитвания от ift Rosenheim, PIV Velbert и равностойни институти. Декларация на производителя без независим сертификат не се приема в проектите по GEG.
Затворена ли е изолацията откъм помещението?
Понятието „raumseitig geschlossen" (RG) означава, че изолационната равнина продължава без прекъсване и от вътрешната страна на кутията. ROKA-TOP 2 RG е реферeнтното изпълнение в тази категория.
Съвместима ли е геометрията с фасадната система (WDVS, мазилка, клинкер)?
Beck+Heun предлага четири варианта за всеки модел според типа фасада. Несъвместима геометрия създава локални термични мостове, които компенсират ниската сертифицирана Usb стойност.
Изпратете проектните детайли и ще получите изчислените Usb стойности
За всеки прозоречен отвор изчисляваме точната Usb стойност на база на размер, фасадна система и тип щора. Така още във фазата на идейния проект разполагате с числата, необходими за енергийния разчет на сградата.
